GIS-Anwendungen

Der Wärmenetz Analyst (WNA) ist eine von der KEA-BW entwickelte ArcGIS Programmerweiterung. Das Add-In Modul optimiert die Grobdimensionierung der Leitungsstränge im geplanten Netz, das zuvor mithilfe der ArcGIS Funktion "Rooting" ermittelt wurde. Weiterhin ermöglicht das Modul die Abbildung verschiedener Wärmenetz-Szenarien und eröffnet eine neue Flexibilität für die Netzberechnung und -simulation.

Die GIS-gestützte Vorgehensweise umfasst die folgenden Schritte:

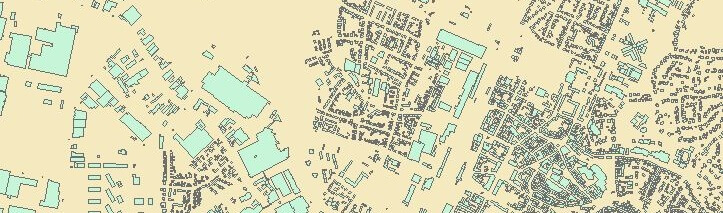

• Räumlich aufgelöste, digitale Datenerfassung basierend auf georeferenzierten Gebäudedaten (z.B. von ALKIS), die im Voraus von Anwendern um Wärmebedarfswerte aus eigener Wärmebedarfsermittlung erweitert werden müssen

• Flexible Attribuierung der Wärmenetzelemente

• Standortwahl der Heizzentrale

• Ermittlung des optimalen Trassenverlaufs aufgrund der zuvor im ArcGIS Routing-Verfahren erstellten Netzwerkgeometrie

• Generierung der Haupt- und Hausanschlussleitungen

• Grobdimensionierung des gesamten Leitungsnetzes

• Simulation verschiedener Szenarien

• Thematische Visualisierung der Ergebnisse

Systemanforderung ist ArcGIS Standard Version.

Einen Nutzerleitfaden für den Wärmenetz-Analyst können Sie hier herunterladen.
